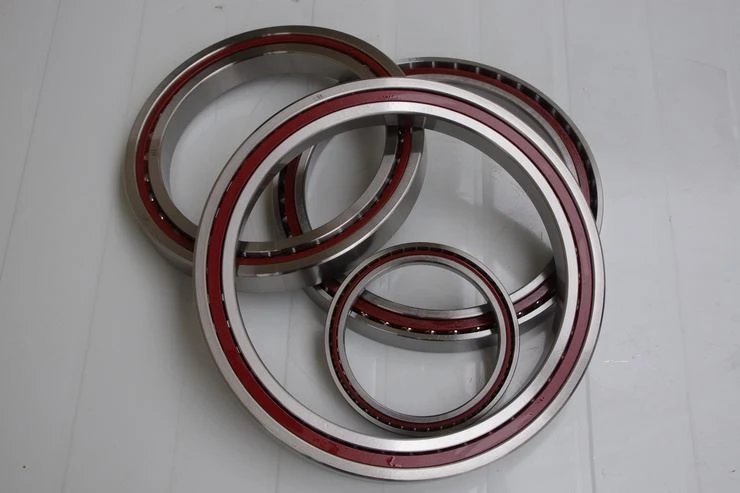

Hoekcontactkogellagersworden veel gebruikt in precisiewerktuigmachines, hogesnelheidsmotoren, precisie-instrumenten en andere zeer nauwkeurige mechanische apparatuur. Het uitsteeksel van hoekcontactkogellagers verwijst naar de afstand tussen het eindvlak van de binnenring en het eindvlak van de buitenring aan hetzelfde eindvlak van het lager na het voorladen van een enkel lager. Het uitsteeksel van hoekcontactkogellagers is een belangrijke parameter die de prestaties van het lager beïnvloedt. Het meten van de uitsteekselwaarde is een noodzakelijke procedure in het assemblageproces en speciale instrumenten moeten voor meting worden uitgerust.
Pneumatische drukmeting
De meeste fabrikanten van hoekcontactkogellagers in de massaproductiegroepen passen de methode van pneumatische drukmeting toe. De meting van het uitsteeksel moet de volgende basisstappen doorlopen:
Nadat het referentiecircuit is aangebracht en de luchtbron is afgesteld, wordt de gewenste positie van de luchtbron aangepast en wordt de gewenste positie van de luchttoevoer aangepast. Installeer het te meten lager in de spindel, plaats het met het referentie-eindvlak van de buitenring en oefen de gespecificeerde axiale kracht uit op het onderste eindvlak van de binnenring (dwz meetbelasting). Meet het relatieve hoogteverschil tussen het niet-referentie-uiteinde van de binnenring en het referentie-eindvlak van de buitenring, en meet de waarde en kleine waarde van het uitsteeksel door de spil te draaien.
Hefboomdrukmeting
Een klein aantal fabrikanten of kleine groepen hoekcontactkogellagers gebruiken meestal de hefboomdrukmeetmethode. De meting van het uitsteeksel moet de volgende basisstappen doorlopen:
Pas de contragewichtpositie aan volgens de meetbelasting, installeer het referentiestuk in de spil om de meetpositie in te voeren, start de hendel om de vereiste belasting toe te passen, pas de referentiewaarde van de meetmeter aan en verwijder vervolgens het referentiedeel. Het te meten lager wordt in de spil geïnstalleerd en gepositioneerd met het referentie-eindvlak van de buitenring. De axiale kracht van het verticale eindvlak wordt uitgeoefend door de hefboom op het onderste eindvlak van de binnenring (dwz meetbelasting). Meet het relatieve hoogteverschil tussen het niet-referentie-uiteinde van de binnenring en het referentie-eindvlak van de buitenring, en meet de waarde en kleine waarde van het uitsteeksel door de spil te draaien. De gemeten waarde van het uitsteeksel van de lagers moet worden geregistreerd volgens het nummer voor de lagermontage.
Vervangende instrumentmeting
Soms kan de fabrikant van eenhoekcontactkogellageris niet uitgerust met een meetinstrument. Voor het meten worden vaak alternatieve instrumenten gebruikt. Bij het verwerken van een grote serie hoekcontactkogellagers wordt het uitsteeksel gemeten met een alternatief instrument
Installeer het referentiedeel in de positioneringsdoorn van het instrument in de meetpositie, pas de meetmeter aan om de referentiewaardewijzer 0 te maken en verwijder het referentiedeel. Installeer het te meten lager in de positioneringsdoorn en plaats het met het onderste eindvlak van de binnenring. Oefen de axiale kracht uit op het referentie-eindvlak van de buitenring (dwz de meetlasthuls). Neem het niet-referentie-eindvlak van de buitenring als meetpunt, meet de waarde en de kleine waarde van het uitsteeksel door de doorn te draaien. Meet het relatieve hoogteverschil f tussen het niet-referentie-uiteinde van de binnenring en het referentie-eindvlak van de buitenring. Het relatieve uitsteeksel van het referentie-uiteinde van de binnenring ten opzichte van het niet-referentie-eindvlak van de buitenring δ=C + fb. Wanneer het vervangende instrument wordt gebruikt om het lageruitsteeksel te meten, kan het verbeterde eindpendelinstrument of hoogtemeetinstrument worden gebruikt.
Voor verschillende soorten geassembleerde lagers kunnen onder verschillende omstandigheden verschillende meetmethoden voor uitsteeksels worden toegepast. Als de bovengenoemde uitsteekselmeetmethoden zorgvuldig en effectief worden uitgevoerd, kunnen de afgewerkte lagers voldoen aan de eisen van"technische voorwaarden voor geassembleerde hoekcontactkogellagers".
